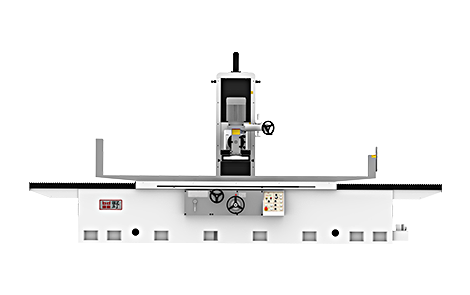

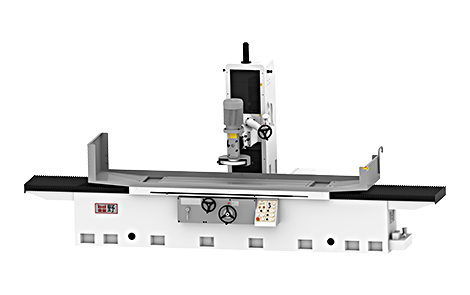

杭州平野機械有限公司 磨床廠家PSG-6020HV立軸磨床大機床參數表 | ||||||
| ||||||
| 序號 | 規格 | 項目 | 單位 | PSG-6020HV | ||
| 1 | 能力 | 工作臺工作面積 | mm | 2000x600 | ||
| 工作臺左右最大移動量 | mm | 2230 | ||||
| 工作臺前后最大移動量 | mm | 660 | ||||
| 工作臺面至主軸中心最大距離(臥軸) | mm | 900 | ||||
| 工作臺面至主軸砂輪中心最大距離(立軸) | mm | 690 | ||||
| 工作臺最大承載重量 | kgs | 1500 | ||||
| 2 | 工作臺 | 工作臺T型槽 | mm×N | 16×3 | ||
| 工作臺速度 | m/min | 7-25 | ||||
| 工作臺導軌 | 一V一平 | |||||
| 前后手輪進給 | 1格 | mm | 0.02 | |||
| 1圈 | mm | 5 | ||||
| 前后自動進給 | mm | 0.5～12 | ||||
| 前后快速移動 | 50HZ | mm | 1250 | |||
| 60HZ | mm | 1500 | ||||
| 3 | 砂輪 | 砂輪尺寸(臥軸) | mm | ф355×20～50×ф127 | ||
| 砂輪尺寸(立軸) | mm | ф355×20～40×ф127 | ||||
| 碗型砂輪尺寸(立軸)(特殊配備) | mm | ф150×6～20×ф32 | ||||
| 主軸轉速(臥軸) | 50HZ | R.P.M | 1450 | |||
| 60HZ | R.P.M | 1740 | ||||
| 主軸轉速(立軸) | 50HZ | 4極 | R.P.M | 1440 | ||
| 2極 | R.P.M | 2895 | ||||
| 4 | 上下結構 | 上下手輪進給 | 1格 | mm | 0.002 | |
| 1圈 | mm | 0.5 | ||||
| 自動進給量 | mm | / | ||||
| 上下快速移動量 | mm/min | 250 | ||||
| 5 | 馬達 | 主軸馬達(臥軸) | HXP | 10×4 | ||
| 主軸馬達(立軸) | KW | 7.5 | ||||
| 上下驅動馬達 | HXP | 1/2×4 | ||||
| 油壓馬達 | HXP | 7.5×6 | ||||
| 前后馬達 | HXP | 1/4×6 | ||||
| 吸塵馬達 | HXP | / | ||||
| 沖水馬達 | W | 180 | ||||
| 6 | 尺寸 | 機器高度 | mm | 3180 | ||
| 占地面積 | mm | 6240×2745 | ||||
| 凈重 | kgs | 9200 | ||||
| 毛重 | kgs | 10200 | ||||
