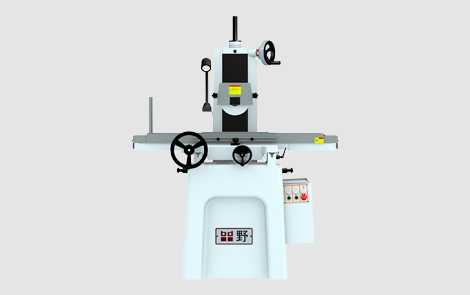

618平面磨床的導軌設計

618平面磨床床身上縱向軌道面有多個，包括兩個山面、兩個平面和兩側的下壓板面，對這種618平面磨床床身的磨削，目前都是利用618平面磨床分別對各面進行磨削。現有的618平面磨床導軌磨床包括床身，在床身上方安裝有可沿床身可縱向移動的工作臺，618平面磨床工作臺接動力機構，在控制裝置和動力機構的驅動下工作臺可在床身上縱向移動，固定在工作臺上的工件隨之動作。

　　一般618平面磨床床身兩側有立柱，在兩個立柱上方連接有橫梁，橫梁上裝有可上下移動的磨頭，工作臺帶動工件的移動與磨頭上下移動及磨頭上磨削砂輪的轉動相配合可對床身導軌面進行磨削。這種結構的磨床由于是單個導軌面磨削，導致磨削加工速度慢，各導軌面之間誤差大，被加工工件的精度不高。

　　618平面磨床床身上面安裝有工作臺，工作臺可相對于618平面磨床床身縱向移動，工作臺連接動力機構，動力機構接數控裝置，數控裝置及動力機構可驅動工作臺沿床身縱向移動，從而帶動工作臺上的工件(被加工的床身)移動。在618平面磨床床身的一側固定設置有右立柱，另一側固定設置有左立柱，在右立柱和左立柱的上方固定連接有橫梁，形成龍門式框架結構。直線導軌共四組，滑板通過直線導軌安裝在橫梁上，各直線導軌為上下豎直設置。在橫梁上方中間位置固定安裝有蝸輪蝸桿式升降驅動機構，滑板中間部位安裝有升降絲母，升降驅動機構上的輸出絲桿與絲母相配，升降驅動機構可驅動滑板相對于橫梁上下移動。在滑板上水平方向加工有巨型導軌，通過該巨型導軌安裝有位于右側的右上磨頭體和位于左側的左上磨頭體，右上磨頭體上的右上砂輪和左上磨頭體上的左上砂輪均向內側相對設置，形成對稱結構。
