大水磨平面磨床的接觸式砂輪磨損檢測方法

大水磨平面磨床在磨削加工中，大水磨平面磨床砂輪的磨損狀態是大水磨平面磨床砂輪磨削性能好壞的重要指標之一，它影響著大水磨平面磨床磨削加工的生產效率和加工質量。大水磨平面磨床砂輪在磨削過程中，大水磨平面磨床磨粒逐漸磨鈍而失往切削能力，若繼續磨削，就會增加大水磨平面磨床砂輪與工件之間的摩擦而發熱，磨削質量將明顯下降。這主要是由于磨粒的鈍化、砂輪表面被堵以及砂輪外形失真所致。利用激光功率譜的檢測、CCD的動態監控和應用粗糙集理論建立專家知識庫進行在線監測意義重大，但大水磨平面磨床磨削加工中受磨屑、切削液的影響，信號檢測輕易失真，而且投進較大，實際應用、維護有很大難度。

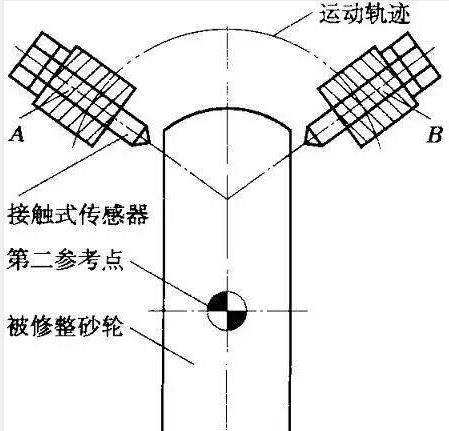

如下圖，檢測砂輪時，大水磨平面磨床砂輪首先移動到某一固定點（可以設為第二參考點），在大水磨平面磨床砂輪轉動的情況下，傳感器沿軌道在A到B點間往復移動，檢測到的最大與最小信號值之差即為砂輪修整量，把經過處理的信號值輸進單片機，從而控制砂輪修整量。
