數控磨床出現F57報警怎么處理？

數控系統：西門子3M系統。

故障現象：這臺數控磨床一次出現故障，在修整砂輪時出現報警F57 “Cycle time in dressing device”（修整裝置擺進超時），指木修整器擺動 超時。

故障分析與檢查：根據磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床工作原理，F57報警是因為PLC的標 志位F167.1的狀態變?yōu)椤?/span>1”所致，査看關于F167.1的梯形圖，如 圖1所示，利用系統PLC狀態顯示功能檢查T35和Q8.6的狀態都 為“1”，使報警F57的標志位F167.1置“1”，從而產生報警。根據 磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床控制原理，PLC輸岀Q8.6是控制修整器擺入的指令信號（圖 7-18）,為“1”沒有問題。

T35的梯形圖如圖2所示，因為111.6的狀態為“0”和 “Q8.6”的狀態為“1”使定時器得電觸點閉合。111.6連接的是檢查 修整器是否到位的接近開關B11.6,對修整器位置進行檢査，發現確 實沒有到位，所以狀態為“0”。根據磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床工作原理，修整器擺動是由液壓閥Y86控制的，PLC輸岀Q8.6為“1”，電磁閥Y86 ±沒有電源, 說明中間繼電器K86損壞，如圖3所示。

  故障處理：更換繼電器K86,磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床恢復正常工作。

圖1報警F57的梯形圖

圖2定時器T35的梯形圖

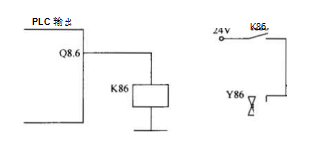

圖3修整器擺動電磁閥Y86的控制原理圖
