磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床的伺服系統是磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床的關鍵執行機構。所謂數控就是 通過伺服控制系統對進給軸進行數字控制。現代的數控磨床，從位置 控制環來講，大部分采用的是半閉環控制系統，即采用旋轉編碼器作 為位置反饋元件。一少部分磨床為保證高精度采用的是全閉環位置控 制系統，即使用光柵尺作為位置反饋元件。

伺服控制單元分為直流和交流兩種，現在除美國使用直流伺服系 統比較普遍外，其他國家都使用交流伺服系統。直流伺服系統具有轉 動慣性小、容易控制、快速性好、電氣控制簡單，在20世紀七、八 十年代得到廣泛應用。但由于直流伺服電動機的缺點是有電刷和換向 環，限制了轉速的提高，而且由于電刷的原因，需要經常維護。隨著 電力電子技術的不斷發展和交流永磁伺服電動機性能的不斷提高，交 流伺服系統已逐漸取代了直流伺服控制系統。

不管是直流伺服系統還是交流伺服系統，伺服系統本身都是一個 電流、速度的雙閉環控制系統，以保證伺服進給的穩定。

伺服控制系統在磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床上占有重要地位，所以伺服系統的故障 也是影響磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床正常運行的主要因素。

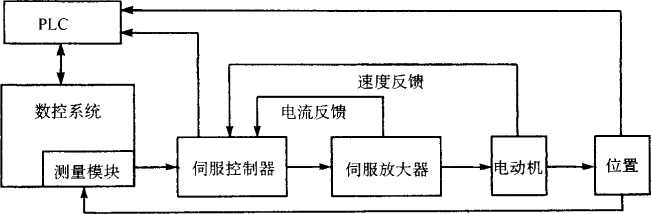

磨床廠家制造的磨床，精密磨床，工具磨床，平面磨床等數控磨床的伺服系統基本構成如圖1所示。數控系統通過測量 模塊向伺服單元發出運動指令，伺服單元接收到來自數控系統的指令 信號后，經過電流、速度雙閉環控制，通過伺服放大器控制伺服電動 機的運行，同時位置反饋元件將位置信號反饋到數控系統的測量模 塊，形成半閉環或者全閉環的位置控制系統。PLC起運行監視作用， 一方面監視伺服系統中的伺服電動機是否過載過熱，另一方面監視行 程是否在規定范圍內，是否到達干涉區，如果出現異常，立即報警， 并且停止伺服軸運行。

圖1伺服系統控制框圖

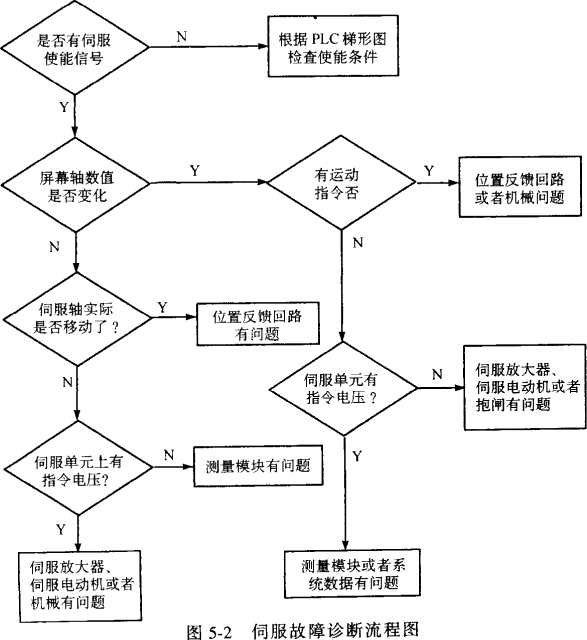

根據伺服系統的構成，伺服系統的故障可分為伺服控制單元的故 障、位置反饋部分的故障、伺服電動機的故障和其他故障。圖2是診斷數控磨床伺服故障的流程圖
